JIS2種 トラフ形状・寸法

■仕様（適用の範囲）

この製品の規格については、日本工業規格JIS A 5372 附属書7によります。

■写真

　　　　

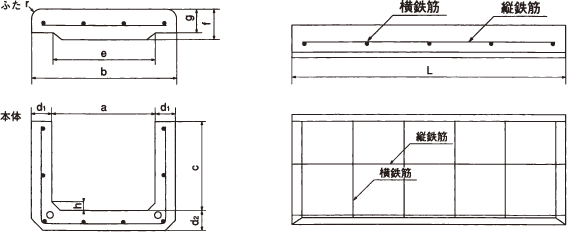

■トラフ形状

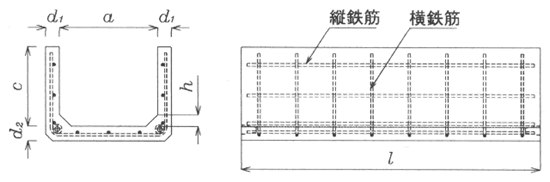

■トラフ（本体2種）の形状、寸法、配筋及び寸法の許容差

単位：mm

本体種類 （呼び）	寸法						配筋
	a	c	d1	d2	h	l	径	縦鉄筋 （本）	横鉄筋 （本）
K100	100	107	20	23	15	1000	4.00	6	7（13）
K130	130
K164	164	135	23	25	20			10
K164C		215				500			9
K220	220	175	25	30	20				8
K220C		255							9
K280	280	180			25				8
K280C		255							9
K330	330	180	30	35					7
K330C		260							9
K450	450	235							10
K470C	470	265	35	40
許容差	±2				-	±3	-

■トラフ（ふた2種）の形状、寸法、配筋及び寸法の許容差

単位：mm

ふた種類 （呼び）	寸法						配筋
	b	e	f	g	l	R	径	縦鉄筋 （本）	横鉄筋 （本）
K100	140	98	35	26	500	15	6.00	4	6
K130	170	128
K164	210	154	40	31				6
K220	270	210	50	41		25
K280	330	270
K330	390	320						8
K450	510	440						10	8
K470	540	460
許容差	±2	±3				-	-
