CKトラフふた（JRとの共同特許申請中）

■概要

新規にケーブルを敷設する際、一般的にはケーブルを保護する為にトラフを使用した施工方法を用います。既設でトラフが施工してある場合に容積量を増すためには、トラフの交換工事によるサイズの変更によって拡幅を行います。しかし近年では用地等の問題からトラフルートの新設や拡幅ができない場所も多くなり、その場合トラフ内へのケーブルの収容が困難になってしまいます。そこでこの度東京電気システム開発工事事務所との共同開発により、既設のトラフ本体にケーブルを収納するための空間を設けたトラフの蓋を交換施工することでより多くのケーブルを収納する状態を可能とする為の開発を行った。
《特許出願中》

■製品の利点として

• 通常取扱いのJIS1種製品に比べ70以外の種類については1割近い製品重量の軽減となった。
• ケーブルを収納するスペースをふたの交換で設けることにより、トラフ本体の格上げ工事が不要になりコスト削減になる。
• ふたの交換工事で済むので廃棄材料の量が削減される
• 通信以外に信号・電力・送電線関係にも同様に使用可能である
• 製品の強度に関してJIS同等品としての性能が立証された

■写真

　　　

■形状

■容積及び重量比較

品名		数量	容積 mm2	容積 アップ率 （％）	本体・蓋
					重量（組） kg	重量比率 （％）
JISトラフ	70×0.5	組	4395	1.29	13	1.08

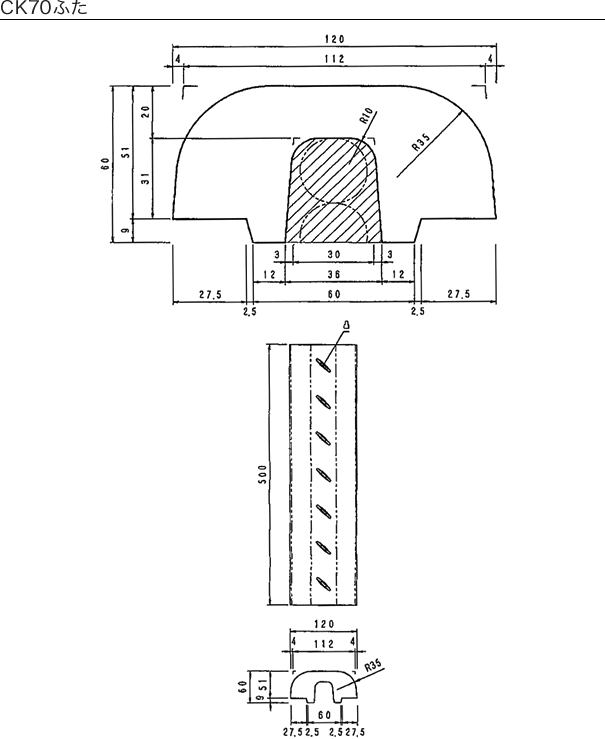

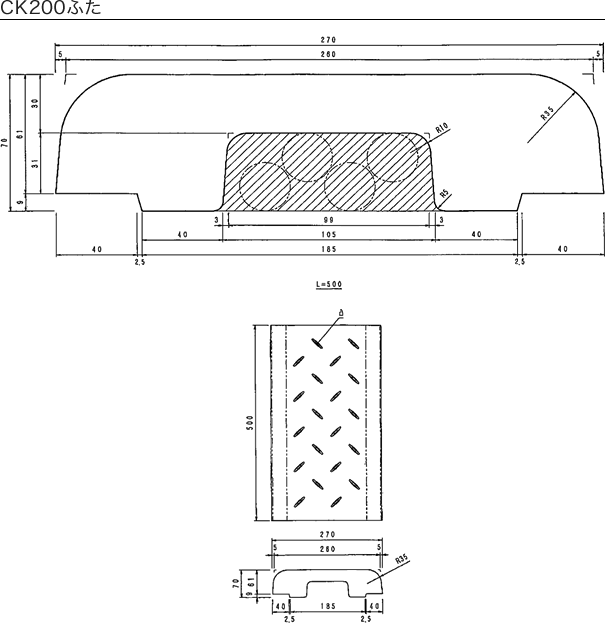

CK70ふた			5675		14

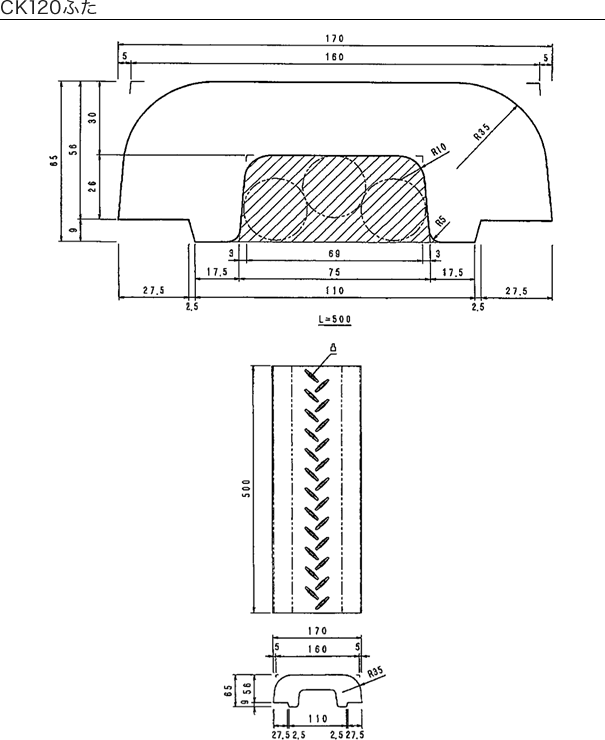

JISトラフ	120×0.5	組	7695	1.32	21	0.90
CK120ふた			10175		19

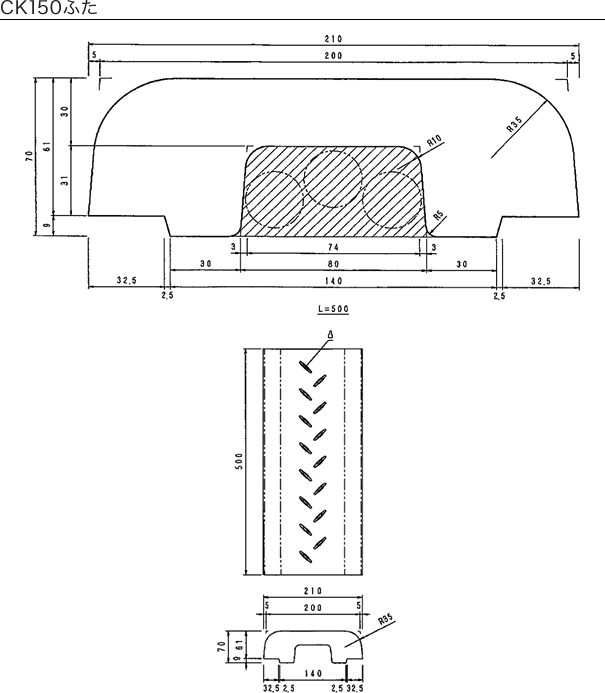

JISトラフ	150B×0.5	組	16250	1.19	30	0.93
CK150ふた			19300		28
JISトラフ	200×0.5	組	31800	1.13	44	0.95
CK200ふた			35850		42

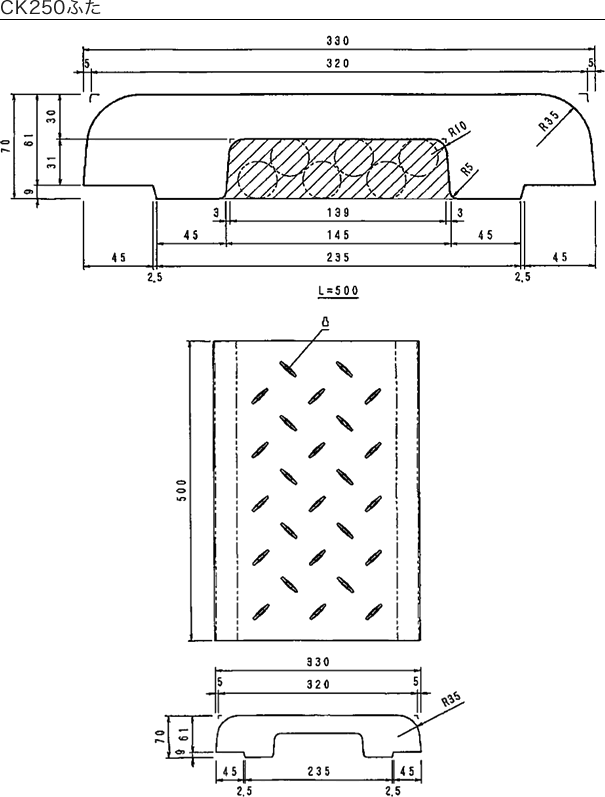

JISトラフ	250×0.5	組	39625	1.14	53	0.94
CK250ふた			45275		50

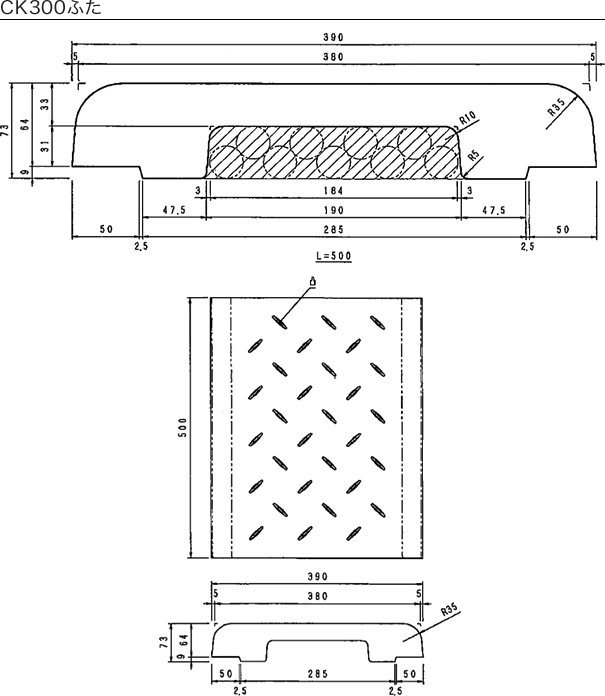

JISトラフ	300×0.5	組	47675	1.16	64	0.97
CK300ふた			55125		62

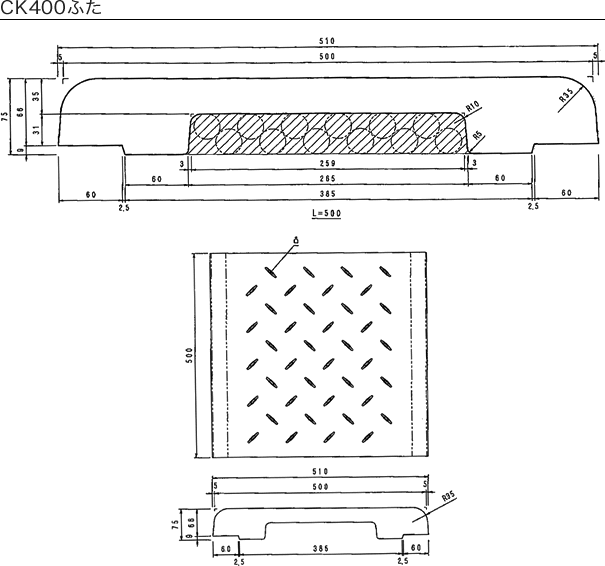

JISトラフ	400×0.5	組	81775	1.13	94	0.97
CK400ふた			92225		91
