JIS1種 トラフ形状・寸法

■仕様（適用の範囲）

この製品の規格については、日本工業規格JIS A 5372 附属書7によります。

■写真

　　　　

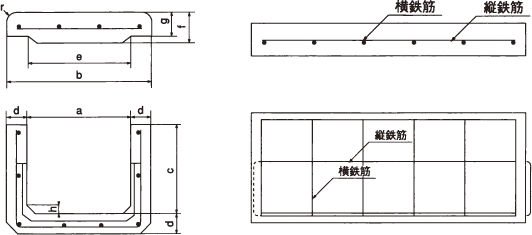

■トラフ形状

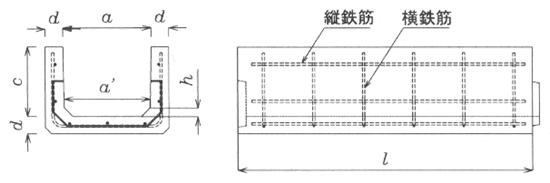

■トラフ（本体1種）の形状、寸法、配筋及び寸法の許容差

単位：mm

本体種類 （呼び）	寸法					配筋
	a	c	d	h	l	径	縦鉄筋 （本）	横鉄筋 （本）
70	70	75	25	15	1000	4.00	5	10（5）
100	100	145			500		6	7（13）
120	120	75					4	5（9）
120C		150					9	7（13）
150A	150	90	30	20			5	5（9）
150B		120					7	7（13）
150C		200					9	5（9）
200A	200	90	35				6	6（11）
200B		170					8	8（15）
200C		250						7（13）
250	250	170	40	25
300	300		45
300C		250						8（15）
330	330	210	50					7（13）
400	400	215	55				9
430	430	170					8
430C		250						8（15）
550	550	215	60	50			10
620	620	370	100				12
許容差	±2			-	±3	-

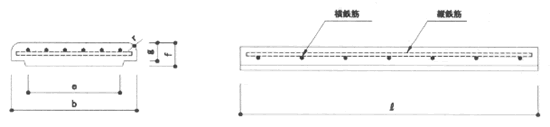

■トラフ（ふた1種）の形状、寸法、配筋及び寸法の許容差

単位：mm

ふた種類 （呼び）	寸法						配筋
	b	e	f	g	l	R	径	縦鉄筋 （本）	横鉄筋 （本）
70	120	65	40	30	500	15	4.00	4	5
100	150	90	60	50		25			6
120	170	115
150	210	145					D6		4
200	270	190						5	5
250	330	240							6
300	390	290						7
330	430	320							7
400	510	390						9
430	540	420						10	8
550	670	540	70	60				12
620	820	610	90	80				15
許容差	±2	±3				-	-
