［異径］

■仕様（適用の範囲）

ケーブルを敷設してゆく際に、その本数の増減などによりトラフの径を変える際に使われます。

■呼び名

この製品の呼び名は、接続される左右の直線トラフに合わせて呼ばれます。
JIS規格に掲載されておらず、各社それぞれの開発によるものです。

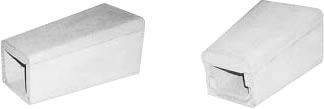

■写真

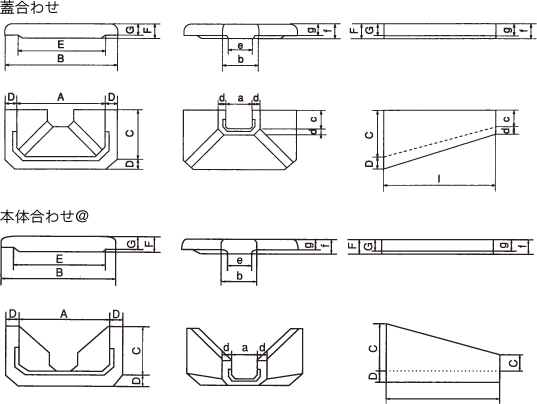

■形状

■種類及び重量

軽量トラフ異径　蓋合わせ（上部水平）
呼び名	重量 （kg）	呼び名	重量 （kg）	呼び名	重量 （kg）	呼び名	重量 （kg）
K100〜K130	13	K164C〜K220C	36	K220C〜K280C	46	K330C〜300C	68
K130〜120	18	K220〜150B	33	K280〜200B	43	K330C〜K450	64
K130〜K164	19	K220〜200B	41	K280〜250	49	K450〜400	83
K164〜150B	27	K220〜K220C	40	K280〜K280C	45	K470C〜430C	95
K164〜K164C	26	K220〜K280	39	K280〜K330	47
K164〜K220	30	K220〜K330	43	K330〜300	60
K164C〜K220	32	K220C〜200C	46	K330〜K450	59

軽量トラフ異径　本体合わせ（底部水平）
呼び名	重量 （kg）	呼び名	重量 （kg）	呼び名	重量 （kg）	呼び名	重量 （kg）
＠K100〜K130	13	＠K164C〜K220	32	＠K220C〜250	50	＠K280C〜K330C	52
＠K130〜120	18	＠164C〜K220C	33	＠K280〜200B	43	＠K330〜K330C	55
＠K130〜K164	19	＠K220〜150B	33	＠K280〜K330	47	＠K330〜K450	59
＠K164〜K164C	26	＠K220〜K220C	40	＠K280C〜250	55	＠K330C〜400	72
＠K164〜K220	30	＠K220〜K280	39	＠K280〜K280C	45

JISトラフ異径
呼び名	重量 （kg）	呼び名	重量 （kg）	呼び名	重量 （kg）	呼び名	重量 （kg）
70〜120	17	120〜300	43	150B〜200C	41	200B〜300	55
70〜150A	20	120〜400	58	150B〜250	43	200B〜300C	59
70〜150B	22	120C〜150B	27	150B〜300	46	200B〜400	69
70〜200B	26	120C〜150C	33	150B〜400	62	200C〜250	54
70〜300	38	150A〜150B	29	150C〜200B	40	250〜300	62
70〜400	50	150A〜150C	33	150C〜200C	45	250〜300C	64
120〜120C	24	150A〜200A	32	150C〜250	46	250〜400	72
120〜150A	24	150A〜200B	34	200A〜200B	40	300〜300C	69
120〜150B	25	150B〜150H	31	200A〜250	47	300〜400	81
120〜150C	26	150B〜150C	34	200B〜200C	48	400〜430C	93
120〜200B	35	150B〜200B	37	200B〜250	51
