インピダンスボンド枠（オイル型）

■仕様（適用の範囲）

この製品は、外部から入る高圧交流電気を電車を走らせるための直流に変える器機具の基礎となるコンクリート製品でありオイル型とオイルレス型の2種類あります。

■写真

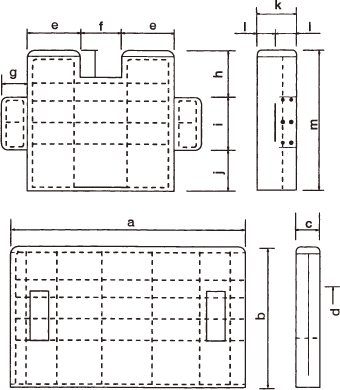

■形状

■寸法

呼び名	a	b	c	d	e	f	g	h	i	j	k	l	m	重量（kg）
500A*	600	300	70	102	145	120	70	100	100	100	100	50	300	105
750A	750			105	190									140
1000A	945	540	100	202	220	145	100	170	200	170	150	75	540	460

※日本信号製DC商用オイルレス1,000A（AD1073、1074）に使用可能です。

大同信号用 （オイルレス型）	a	b	c	d	e	f	g	h	i	j	k	l	m	重量（kg）
750A	630	250	70	100	81	250	70	77.5	95	77.5	100	50	250	93
