株式会社アゲオ

JIS1種・2種製品の紹介

■製品比較　1種

サイズ	b	H	a	c	k（mm2）

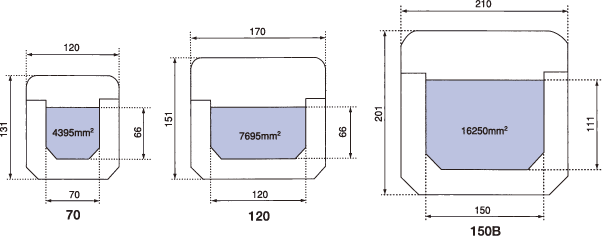

70	120	131	70	66	4395
120	170	151	120		7695
150B	210	201	150	111	16250

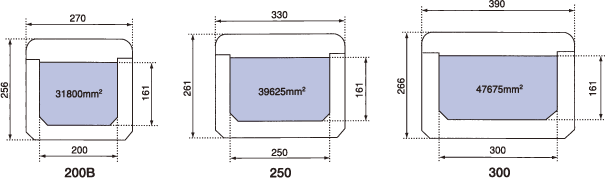

200B	270	256	200	161	31800
250	330	261	250		39625
300	390	266	300		47675

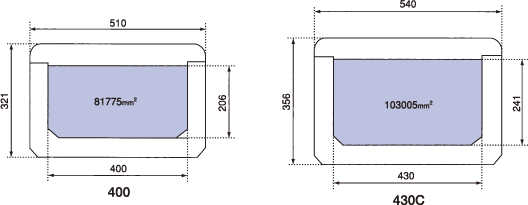

400	510	321	400	206	81775
430C	540	356	430	241	103005

■製品比較　2種（K）TYPE

サイズ	b	H	a	c	k（mm2）

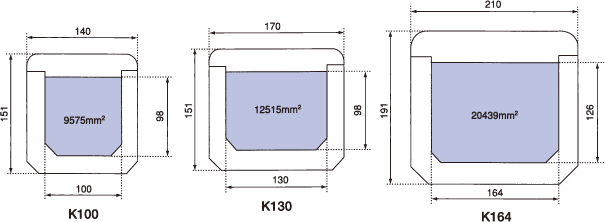

K100	140	151	100	98	9575
K130	170		130		12515
K164	210	191	164	126	20264

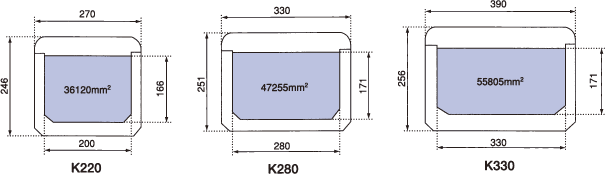

K220	270	246	220	166	36120
K280	330	251	280	171	47255
K330	390	256	330		55805

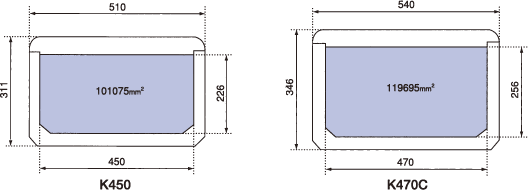

K450	510	311	450	226	101075
K470C	540	346	470	256	119695

■製品比較　二孔TYPE

サイズ	b	H	a	a2	c	k1（mm2）	k2（mm2）	k（mm2）
70W	210	125	70	70	65	4325	4325	8650
100W	290	206	100	100	111	10875	10875	21750

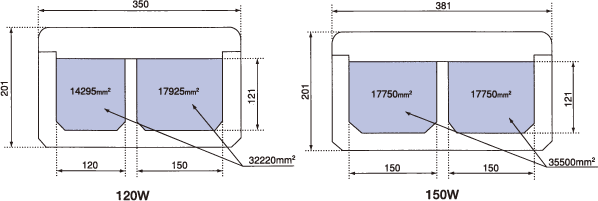

120W	350	201	120	150	121	14295	17925	32220
150W	381		150			17750	17750	35500

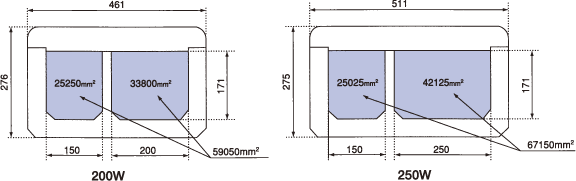

200W	461	276		200	171	25250	33800	59050
250W	511	275		250		25025	42125	67150

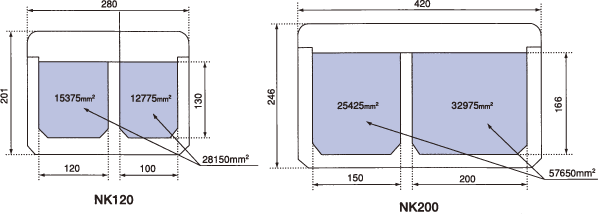

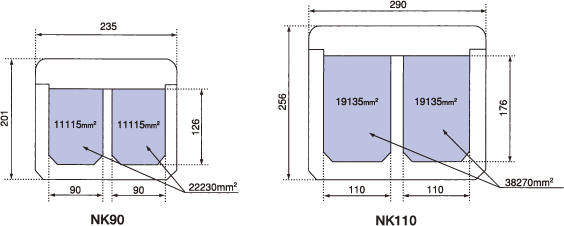

■製品比較　NK TYPE

サイズ	b	H	a	a2	c	k1（mm2）	k2（mm2）	k（mm2）
NK90	235	201	90	90	126	11115	11115	22230
NK110	290	256	110	110	176	19135	19135	38270
NK120	280	210	120	100	130	15375	12775	28150
NK200	420	246	150	200	166	24675	32975	57650

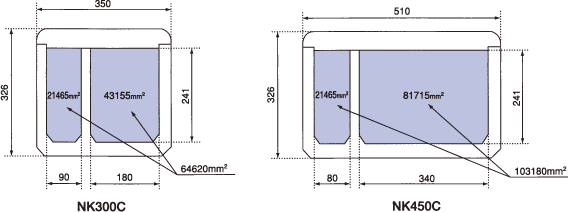

NK300C	350	326	90	180	241	21465	43155	64620
NK450C	510			340			81715	103180

■製品と役物寸法

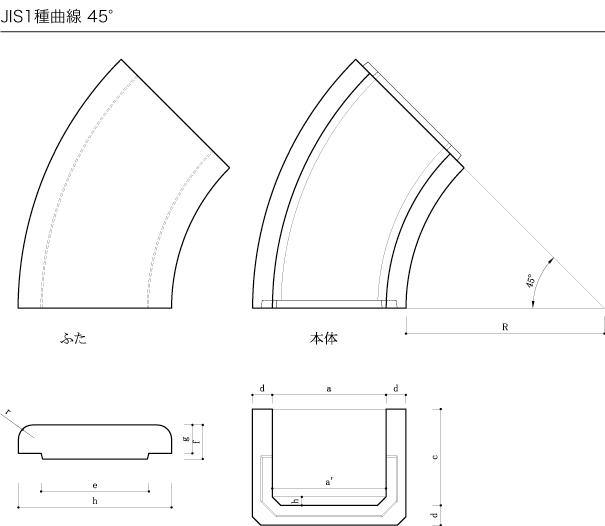

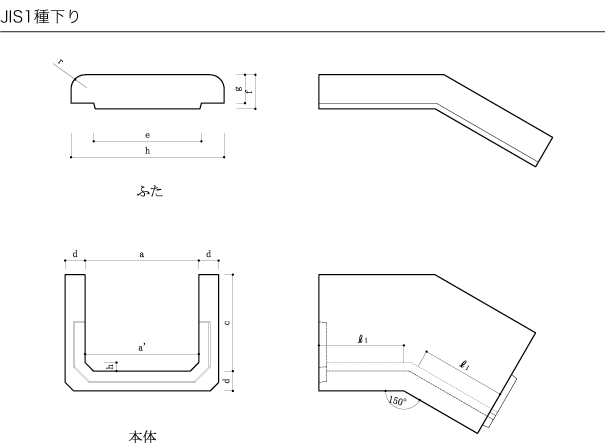

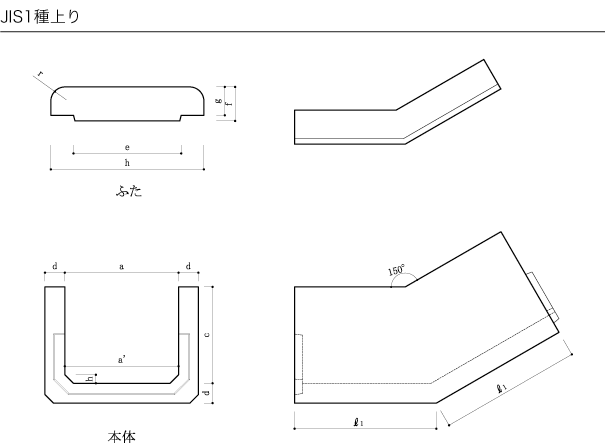

■曲線、こう配、分岐用の寸法表

単位：mm

種類 （呼び）	寸法
	a	b	c	d	e	F	g	h	r	曲線用	こう配用		分岐用
										R	上り l1	下り l1	l2	N
70	70	120	75	25	65	40	30	15	15	350	250	150	500	310
100	100	150	145		90	60	50
120	120	170	75		115				25					335
120C			150
150A	150	210	90	30	145			20						335
150B			120
150C			200
200A	200	270	90	35	190									385
200B			170
200C			250
250	250	330	170	40	240			25					560	445
300	300	390		45	290								600	495
300C			250
330	330	430	210	50	320								700	605
400	400	510	215	55	390
430	430	540	170		420
430C			250
550	550	670	215	60	540	70	60	50
620	620	820	370	100	610	90	80
許容差	±2				±3			-	±3	-

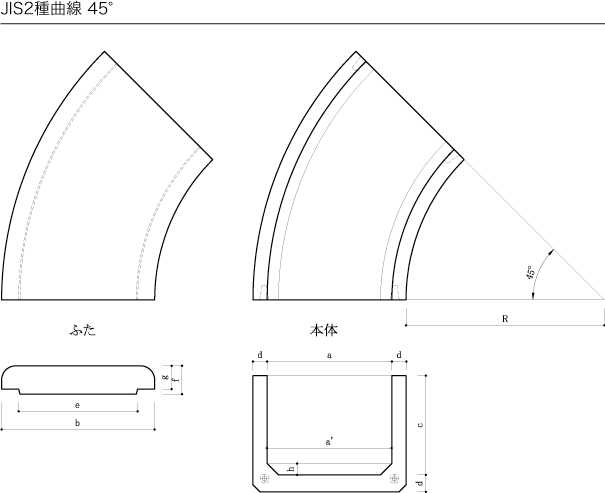

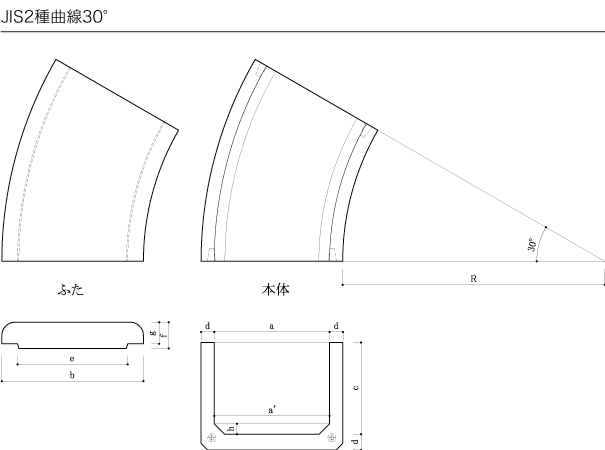

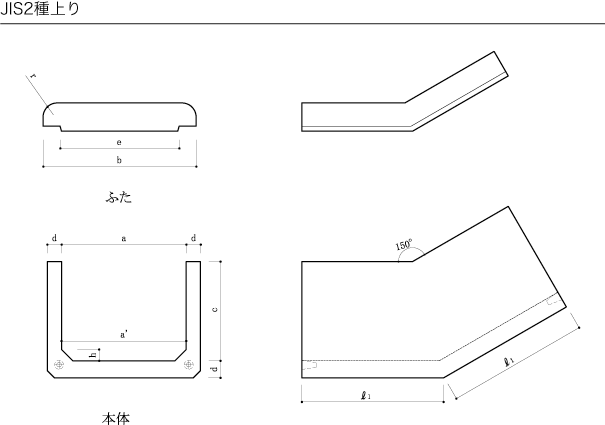

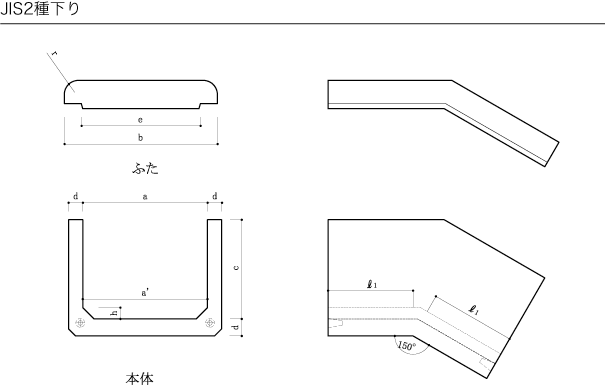

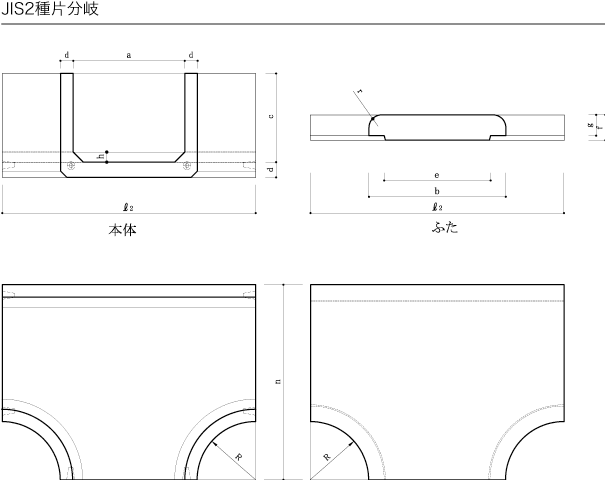

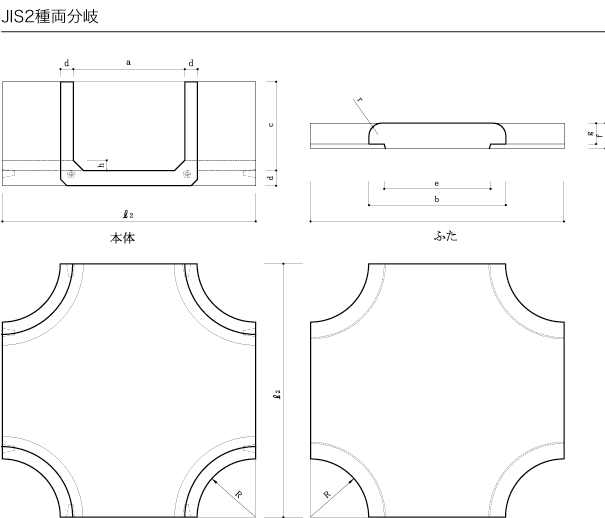

■曲線、こう配、分岐用の寸法表

単位：mm

種類 （呼び）	寸法
	a	b	c	d11	d22	e	f	g	h	r	曲線用		こう配用		分岐用
											45°R	30°R	上り l1	下り l1	l2	N
K100	100	140	107	20	23	98	30	21	15	15	350	500	250	150	500	320
K130	130	170				128										335
K164	164	210	135	23	25	154	40	31	20							355
K164C			215		30
K220	220	270	175	25		210	50	41	20	25						385
K220C			225
K280	280	330	180			270			25						560	445
K280C			255
K330	330	390	180	30	35	320									600	495
K330C			260
K450	450	510	235			440									700	605
K470C	470	540	265	35	40	460										620
許容差	±2					±3			-	±3	-
