株式会社アゲオ

接続用トラフ

■仕様（適用の範囲）

この製品は、太い電力ケーブルを接続する際のジョイントふくらみ部分をカバーするもので、トラフルートの一部として使用されます。
ケーブルカバーとなるこの製品は、通常のトラフと逆に敷設をし、底に砂利・砂などを敷き平らにします。B型の中心には点検ふたがおかれ、内部の目視を容易にしています。

■写真

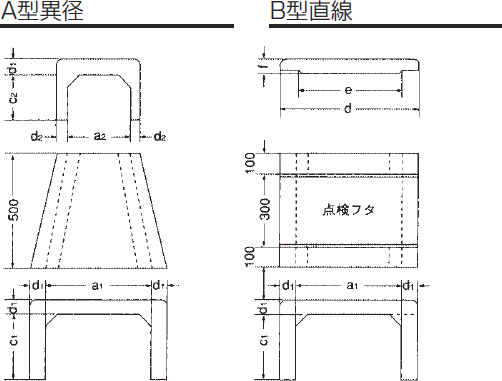

■形状

呼び名	寸法（mm）									鉄筋（本数）						重量（kg）
	a1	a2	b	c1	c2	d1	d2	e	f	A		B		Bふた		A	B
										縦	横	縦	横	縦	横
200C	330	200	450	280	275	60	35	320	60	16	8	24	8	12	6	59	74
300C	430	300	550		285		45	420								72	82
430C	620	430	740		295		55	610		20	13	30		16	11	87	92
