各種ハンドホール

■仕様（適用の範囲）

主にケーブルトラフやその他の管路材のターミナルボックスとして役目を果たす製品であり、方向転換や段差どりなどにも利用されています。

■写真

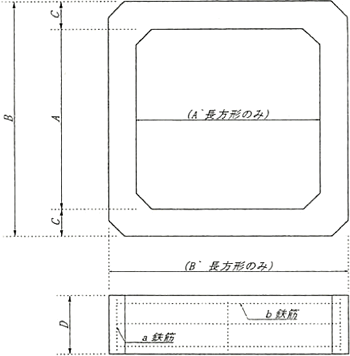

■形状

■型名・形状寸法

単位：寸法（mm）・重量（kg）

呼び名	形状	寸法						重量
		A	A'	B	B'	C	D

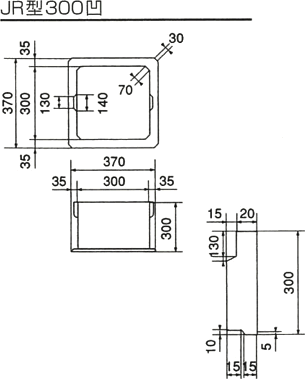

JR型300	正方形 凹凸型	300	-	370	-	35	300	35

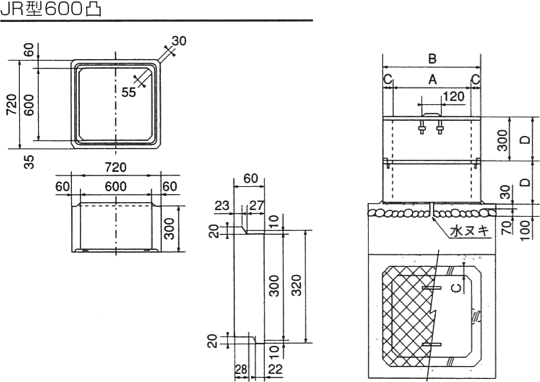

JR型600		600	-	720	-	60		105
300×600×150	長方形 ガイドピン型	300	600	380	680	40	150	30
600×1200×150		600	1200	680	1280			55
東急型600	正方形	600	-	720	-	25	415	200
一般型450	正方形	450	-	550	-	50	300	72
一般型600		600	-	720	-	60		115
一般型800		800	-	1000	-	100		250
一般型900		900	-	1100	-			278
一般型1000		1000	-	1200	-			310

※一般型の600〜1000は軽量型があります。
