株式会社アゲオ

アゲオ式A型支杭

■仕様（適用の範囲）

この製品は、ケーブルトラフの高架式敷設に使用されるトラフ橋の土台を称し、支杭柱長さによってA型B型とに分けました。
実用新案［実開　昭49-41404号］

■作業標準など

この製品の作業標準については、当社の「施工方法紹介」をご請求下さい。なお、トラフはJISI種、II種製品とも外幅は同じにしてありますので、区別無く使用できます。本文の呼び名表示はJIS規格呼び名を採用しました。

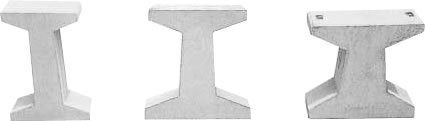

■写真

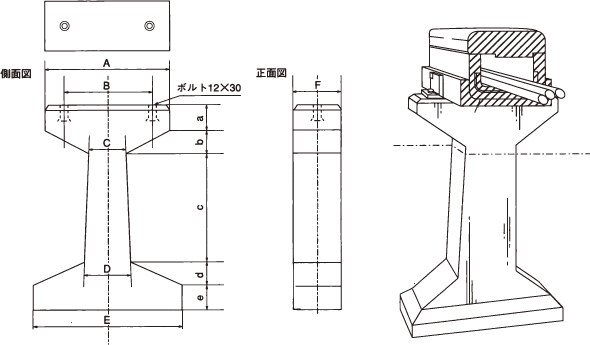

■製品図

■寸法

単位：寸法（mm）・重量（kg）

寸法	A	B	C	D	E	F	a	b	c			d	e
									H400	H450	H600
70	288	213	100	120	388	100	50	50	-	250	400	50	50
120(K130)	350	260	120	140	400	150			-
150(K164)	380	303		150	430				-
200(K220)	450	363	155	200	450			70	-	200	350	80
250(K280)	498	423	160	205	548		70		-	-	320	70	70
300(K330)	560	483	200	250	610				120	-
NK300C		443								-
400(K450)	678	603			728			100	60	-	260	100

■製品重量

Hは高さです。　単位：重量（kg）

呼び名	70	120	150	200	250	300(NK300C)	400(NK450C)
H450	24	34	37	46	-	57(H400)	74(H400)
H600	28	41	44	56	63	76	90

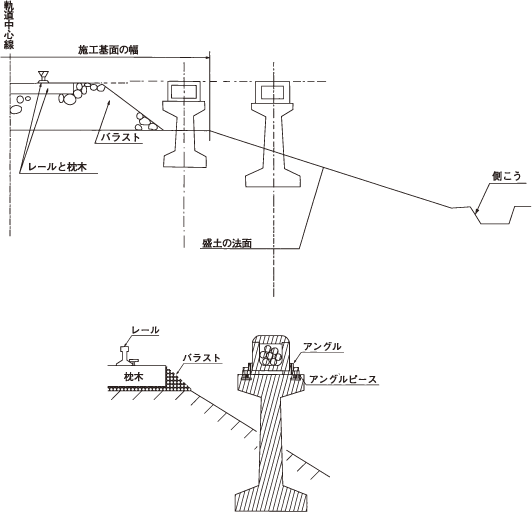

■標準的な使用法施工図
