アゲオ式B型支杭

■仕様（適用の範囲）

トラフ敷設の際切り通しや傾斜地がせまる場所で埋設部分の深い所に使用します。本製品は法面の保護に役立つことを考慮に入れ、柱の長さも3種類としました。
実用新案［実用新案　第1604878号］［意匠登録　第469275号］

■作業標準など

この製品の作業標準については、当社の「施工方法紹介」をご請求下さい。なお、トラフはJIS1種2種製品とも外幅は同じにしてありますので、区別無く使用できます。

■写真

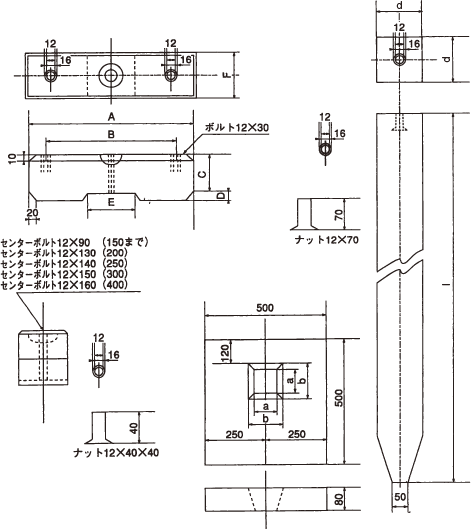

■形状

■寸法表

単位：寸法（mm）・重量（kg）

種類 / 寸法	A	B	C	D	E	F	a	b	d	重量				センター ボルトサイズ
										笠置	底板	柱1m	柱1.5m
70	288	213	80	20	122	120	125	135	120	7	43	34	47	M12×90
120(K130)	350	260								9
150(K164)	380	303								10
200(K220)	450	363	120		152	150	155	165	150	20	41	48	77	M12×130
250(K280)	498	423	130							24				M12×140
300(K330)	560	483	140							28				M12×150
400(K450)	678	603	150							37				M12×160
430(K470C)	700	630								48

• 支柱の長さは2mもあります。注文により刻みもできます。
• センターボルト1本、平ワッシャー1枚とサイドボルト2本は製品単価に含まれています。

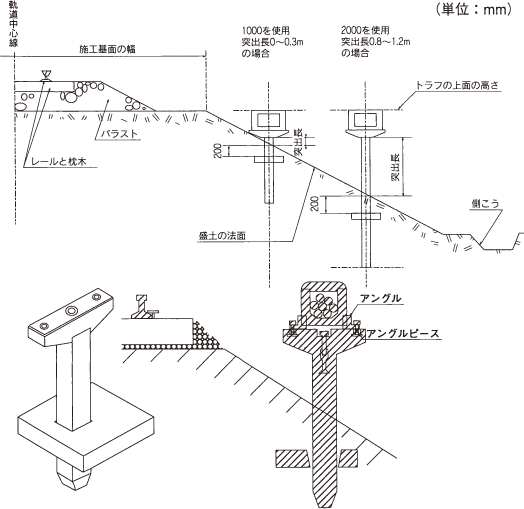

■標準的な使用法施工図
